      IL Solare Termico







Moduli solare composti da 10 (HP-10) o 20 (HP-20) tubi sottovuoto di vetro boro-silicato con sistema integrato del trasporto del calore (Heatpipe)
La superficie di assorbimento con patina altamente selettiva può essere variata nella posizione ottimale, secondo il fabbisogno.
Set di collegamento e staffe.
• Acqua distillata come fluido di trasporto calore (senza pericolo di gelo);
• Passaggio del calore tra tubo e collettore con sistema secco;
• Tubo collettore in rame, isolato con poliuretano, senza CFC e protetto con lamiera in alluminio verniciata;
• Supporto inferiore e supporti laterali in acciaio inox;

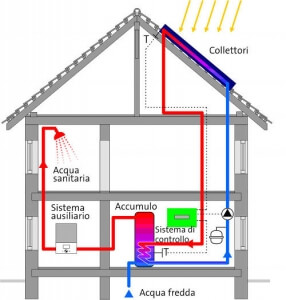

Se si vuole sfruttare l’energia gratuita del sole sia per l’integrazione al riscaldamento che per la produzione di acqua calda sanitaria, i pannelli solari sottovuoto rappresentano la soluzione ideale. I collettori solari sottovuoto sono dotati, in assoluto, del miglior isolamento possibile: il vuoto.Durante la fase produttiva infatti, l’aria viene completamente aspirata da ogni tubo componente il pannello ed è proprio questa peculiare caratteristica che impedisce le dispersioni termiche, che andrebbero a diminuire la resa del pannello, aumentando la resa dell’intero impianto. Ulteriore plus di questo tipo di pannelli è il trattamento di ogni singolo tubo con il nitrato di alluminio che ne esalta la resa. I pannelli solari sottovuoto assicurano i massimi risparmi in termine di gestione quando vengono abbinati ad impianti radianti a bassa temperatura (pavimento – parete – soffitto). I pannelli solari modello HP possono essere installati con un’inclinazione che va dai 15 ai 90° I pannelli solari modello DF possono essere installati con un’inclinazione che va dai 0 ai 90°
MOLTI VANTAGGI, UN SOLO PRODOTTO
.Elevato rendimento certificato: la tecnologia del sottovuoto permette alti valori di isolamento riducendo al minimo le perdite di calore per conduzione e convenzione .Ottima integrazione al riscaldamento grazie all’alta resa invernale.Lunga durata dovuta ad una costruzione robusta e all’utilizzo di materiali di alta qualità .Ottima resistenza alle alte temperature Particolare resistenza agli agenti atmosferici grazie alla forma cilindrica e allo spessore del vetro dei tubi (il vetro più spesso oggi in commercio!) .Semplicità e rapidità di montaggio Facilità di trasporto grazie al peso esiguo di ogni tubo .Possibilità di orientare il tubo solare esponendo la superficie captante sempre verso sud, anche quando la falda non è perfettamente in asse .Semplicità di manutenzione
• Certificazione SPF Nr. C 690 come da norma DIN EN 12975


.

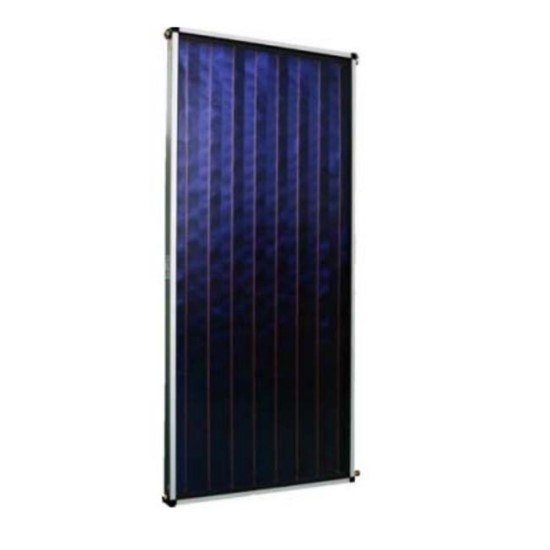

Collettore modulare piano di semplice installazione (verticale)
Realizzato con struttura a telaio in alluminio anodizzato di colore bronzo. Dotato di vetro di copertura temprato con spessore di 3,2 mm, con basso contenuto di ferro, quindi ad elevata trasmissione della luce. Isolamento posteriore in lana minerale da 40 mm con elevata resistenza alla compressione. La tenuta stagna è garantita dalla guarnizione sagomata, realizzata in EPDM resistente ai raggi UV e alle alte temperature, posizionata lungo tutto il perimetro tra vetro e alluminio. Assorbitore
in rame di spessore 0,2 mm, trattato con tecnologiaEta plus BlueTec. Eta plus è un rivestimento altamente selettivo basato sul CERMET, un materiale composito, composto di ceramica e metallo. La superficie denota un elevato assorbimento solare con basse perdite di emissione,e un' ottima protezione alla corrosione. In questo modo si garantisce un lungo periodo di stabilità dei parametri solari, quali l'assorbimento e l'emissività.
L'assorbitore è a contatto con una griglia tubolare compostada 2 tubazioni Ø 18 mm orizzontali e 8 tubicini Ø 8 mm verticali, all'interno dei quali scorre il fluido vettore. Il pannello presenta 4 connessioni Ø 18 mm. Il collettore solare BASE COLLECTOR è stato realizzato e testato secondo la norma EN 12975-1:2006 e EN 12975-2:2006. Inoltre, il collettore è dotato di certificazione Solar Keymark
